가스감지부

차량정보 표

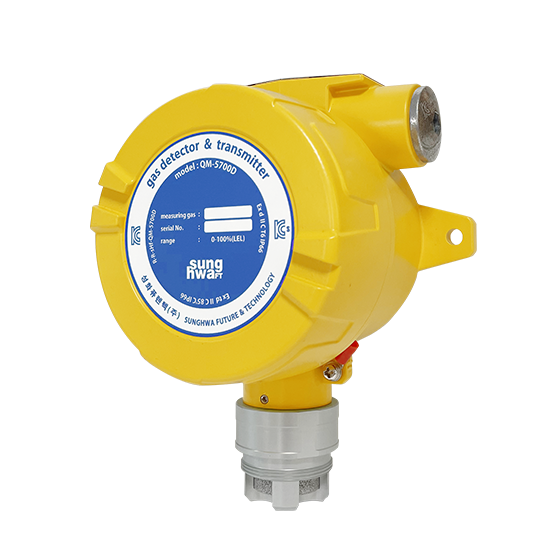

모델명 비현장지시형 가연성 가스감지기(IP66) QM-5700D
카테고리 가스감지부

제품상세설명

제품특징

- 목적 가스에 반응하여 우수한 선택성 및 방해 가스 영향 최소화

- 내압방폭구조, 분진방폭구조, IP66

- 교정 및 프로그램 설정 0점(Zero), Span(4~20mA 제외한 Volume없는 자동 설정 기능)

- 1인 교정 및 유지보수

- 온도/습도 및 전기적인 Noise 영향 최소화

- 아날로그 표준 출력(4~20mA) 신호를 DCS & PLC 모니터링 시스템에 연결

- 산업 현장의 폭발 위험 지역에 설치하여 가연성 가스를 실시간 감지하는 데 탁월한 성능을

   발휘하며 4~20mA 표준 출력 제공, 각종 제어기기 및 모니터링 시스템에 연결 사용

제품사양
제품 규격
QM-5700D
측정 가스
가연성 가스(Flammable GAS),HC, CH4, C2H4, H2, C2H2, Combustible etc.
측정 범위
0~100%(LEL)
측정 방식
대기확산식, 접촉연소식, 적외선식, 반도체식
측정 신호
4~20mA.DC
응답 속도
15~45초 이내(적용센서에 따라 상이)
허용 오차
±3% 이내/Full scale
작동 온도/습도
-20℃~+40℃/90% RH(Non-condensing)(적용센서에 따라 상이)
작동 전원
24V.DC
소비 전력
1.45W(작동 시 2.4W)
케이블/전송 거리
CVVS(Shield) 1.5sq × 3wire/Max 2,500M
전선 도관
3/4-14 NPT
설치 방식
Wall mounting or 2″ Pole mounting
방폭 승인
Ex db IIC T6 Gb / Ex tb IIIC T85°C Db (KCs)
II 2G Ex db IIC T6 Gb/II 2D Ex tb IIIC T85°C Db (ATEX)
Ex db IIC T6 Gb/Ex tb IIIC T85°C C Db (IECEx)
외형 치수
143(W) × 200(H) × 100(D)
무게
1.10Kgs

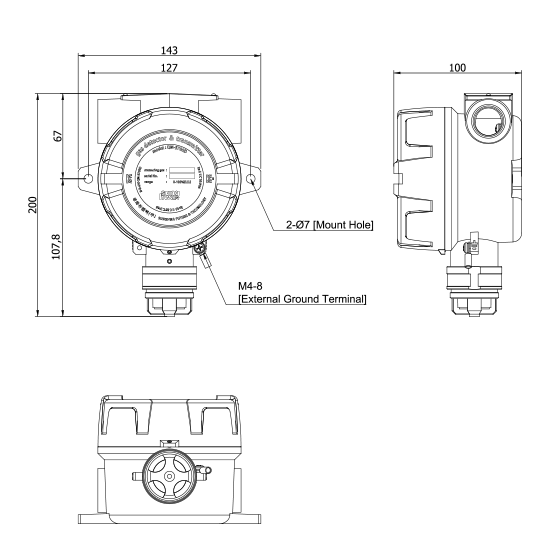

DIMENSION(mm)
