GAS DETECTOR 원천기술을 이용한 IT기반의 가스모니터링시스템 구축

CDMA

Home  >  제품소개  >  CDMA

CDMA

차량정보 표
모델명 CDMA 가스모니터링시스템 Model, SHT-900CW, SHT-700MW
카테고리 CDMA

제품상세설명

제품설명

  • RS-485 MODBUS LINkAGE

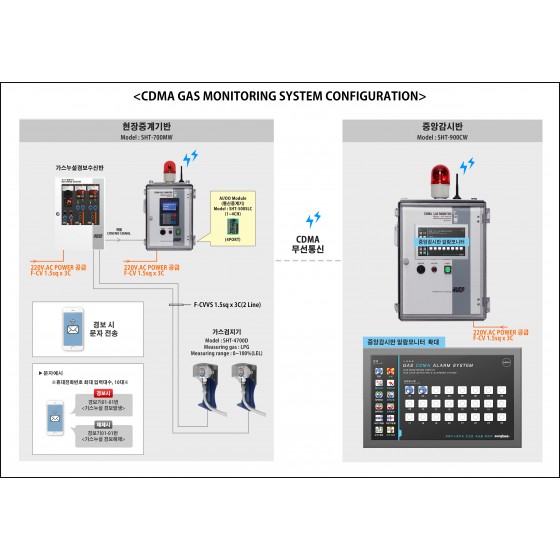

  • CENTER RECEIVER MONITOR(중앙 감시반)와 MASTER RECEIVER MONITOR(현장 중계 기반) CDMA(무선)
  • 규격(MODEL) : SHT-900CW – CENTER RECEIVER MONITOR(중앙 감시반), SHT-700MW – MASTER RECEIVER MONITOR(현장 중계 기반)


  •
제품특징
  • WCDMA 2,100MHz/R4 & SMA Antenna connector 설치
  • TFT-LCD Control board, TFT-LCD를 효율적으로 제어하기 위한 32bit급 MCU 채택, 운영자는 명령어 전달만으로 원하는 이미지 출력 및 USB 메모리 관리 기능으로 이미지 파일 저장
  • WCDMA External modem, ZM5202가 탑재된 산업용 외장형 모뎀이며 SK텔레콤의 인증, 강력한 메탈 케이스로 제작되어 견고한 특성으로 산업용 환경에 적합한 제품, 최대 384/384kbps 속도의 무선 데이터·SMS 송수신 기능 지원
  • 지하 공동구 및 산업 현장 등 케이블 작업이 어려운 경우에 케이블 작업 없이(무선) GAS 누출
  • 경보를 원활하게 감시 할 수 있는 최적의 제품
  • 기존 제품에 비해 콤팩트한 디자인 설계, 소형으로 비용 면에서 경제적
  • LCD Monitor 상 운영자가 보기 쉽게 그래픽 처리
  • 가스 경보 아이콘 Event
제품사양
제품 규격
SHT-900CW/Center Receiver Monitor(중앙 감시반), SHT-700MW/Master Receiver Monitor(현장 중계 기반)
입력 신호
Center receiver monitor(중앙 감시반)/CDMA, Master receiver monitor(현장 중계 기반)/RS-485 Modbus
측정 표시
LCD Graphic icon, Backlight 7″[800 x 480], 정상(Normal), 경보(Alarm), 통신 이상(Communication error), 예비 분(Spare)
SMS 문자 전송 수량
Max, 10 Mobile phone(Standard)
통신 속도
Max, 384kbps
작동 온도/습도
-20℃~+40℃/85% RH
작동 전원
220/110V.AC, 50/60Hz
케이블/전송 거리
가스 누설 경보기 ⇔ 현장 중계기반 – RS-485 Modbus 20AWG x 1Pair (Master receiver panel)/1,200M
현장 중계기반 ⇔ 중앙 감시반 – CDMA(무선)
경보 음량
90dB 이상
중앙 감시반 수용 수량
Max, 60개소 가스 누설 경보기
설치 방식
Wall mounting
외함 재질
ABS
외형 치수
300(W) × 527(H) × 152(D) – Center receiver monitor(중앙 감시반)
250(W) × 477(H) × 152(D) – Master receiver monitor(현장 중계 기반)
무게
5.20Kgs – Center receiver monitor(중앙 감시반), 4.10Kgs – Master receiver monitor(현장 중계 기반)
DIMENSION(mm)
