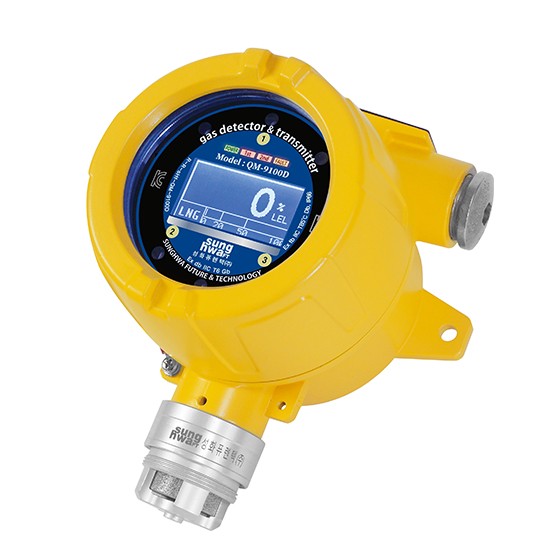

모델명 현장지시형 가연성 가스감지기 (IP66) QM-9100D
카테고리 가스감지부

제품상세설명

제품설명

- 잠재적인 폭발 위험이 존재하는 장소에서 가연성 가스를 실시간으로 측정하기 위한 최고급형 대기확산식 가스감지기
- 어두운 곳에서도 대기 중 가연성 가스 농도를 상시 식별할 수 있는 현장지시형 백라이트 LCD 표시 기능

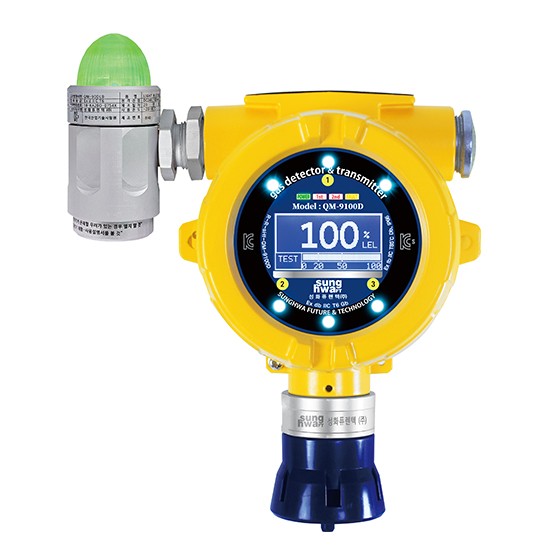

- 고휘도 LED Warning Flash Lamp(H.HH)
- Cover를 열지 않고 마그네틱 키 또는 컴퓨터 모니터링 시스템에서 영점, 농도 교정, 온도 보정, 최종 교정 일자 기록
   확인 등 다양한 기능 수행
- 감지기 자체에서 4~20mA 출력, Dry contact(1st, 2nd, 3rd) 출력 기능, 24V.DC 출력 기능(OPTION), Fault 기능
- 컴퓨터 시스템 & Controller에서 양방향 통신 송수신 기능
- 내압방폭구조, 분진방폭구조, IP66 & 해외인증(IECEx,ATEX), 국내인증(KGS), 전자파 인증
- Galvanic isolated RS-485 Network는 Noise 특성이 월등히 우수하여 낙뢰 등에 대한 피해의 파급을 국부적으로
   제한할 수 있어 매우 강인한 Field-Bus Network 구성
- 검지부 추가 확장 시 가장 근접한 통신 라인에 접속, 관련 컴퓨터 모니터링 시스템에 연결하여 자동 확장, 축소로
   설치공사 비용 절감 및 유지 보수 관리 탁월 기능

제품특징
제품 규격
QM-9100D
측정 가스
가연성 가스(Flammable gas), HC, CH4, C2H4, H2, C2H2 etc.
측정 범위
0~100%(LEL)
측정 방식
접촉연소식, 적외선식(CH4,R32 etc.), 반도체식
측정 신호
4~20mA(Transmitter)
Relay contact(H.HH) or 24V.DC, Fault
RS-485 Modbus(OPTION)
측정 표시
LCD Digital display
Warning, Flickering, Lighting
응답 속도
15초~45초 이내(적용센서에 따라 상이)
통신 속도
38,400bps
허용 오차
±2%/Full scale or ±3%/Full scale
(적용센서에 따라 상이)
작동 온도/습도
-20℃~+40℃/90%RH(Non-condensing)
(적용센서에 따라 상이)
작동 전원
21~31V.DC, 125mA
소비 전력
2.4W(작동시 4.0W)
케이블/전송 거리
UL2919 1pair(RS-485통신),supply 24V.DC
Max 1,000M
CVVS(Shield)1.5sq x 3 wire(4~20mA)
Max 2,500M
전선 도관
3/4-14 NPT
설치방식
Wall mounting or 2" Pole mounting
방폭 승인
Ex db IIC T6 Gb / Ex tb IIIC T85℃ Db(KCs)
II 2G Ex db IIC T6 Gb / II 2D Ex tb IIIC T85℃ Db(ATEX)
Ex db IIC T6 Gb / Ex tb IIIC T85℃C Db(IECEx)
외형 치수
143(W) x 175(H) x 116(D) - 교정캡 제외
무게
1.42 Kg
제품사양

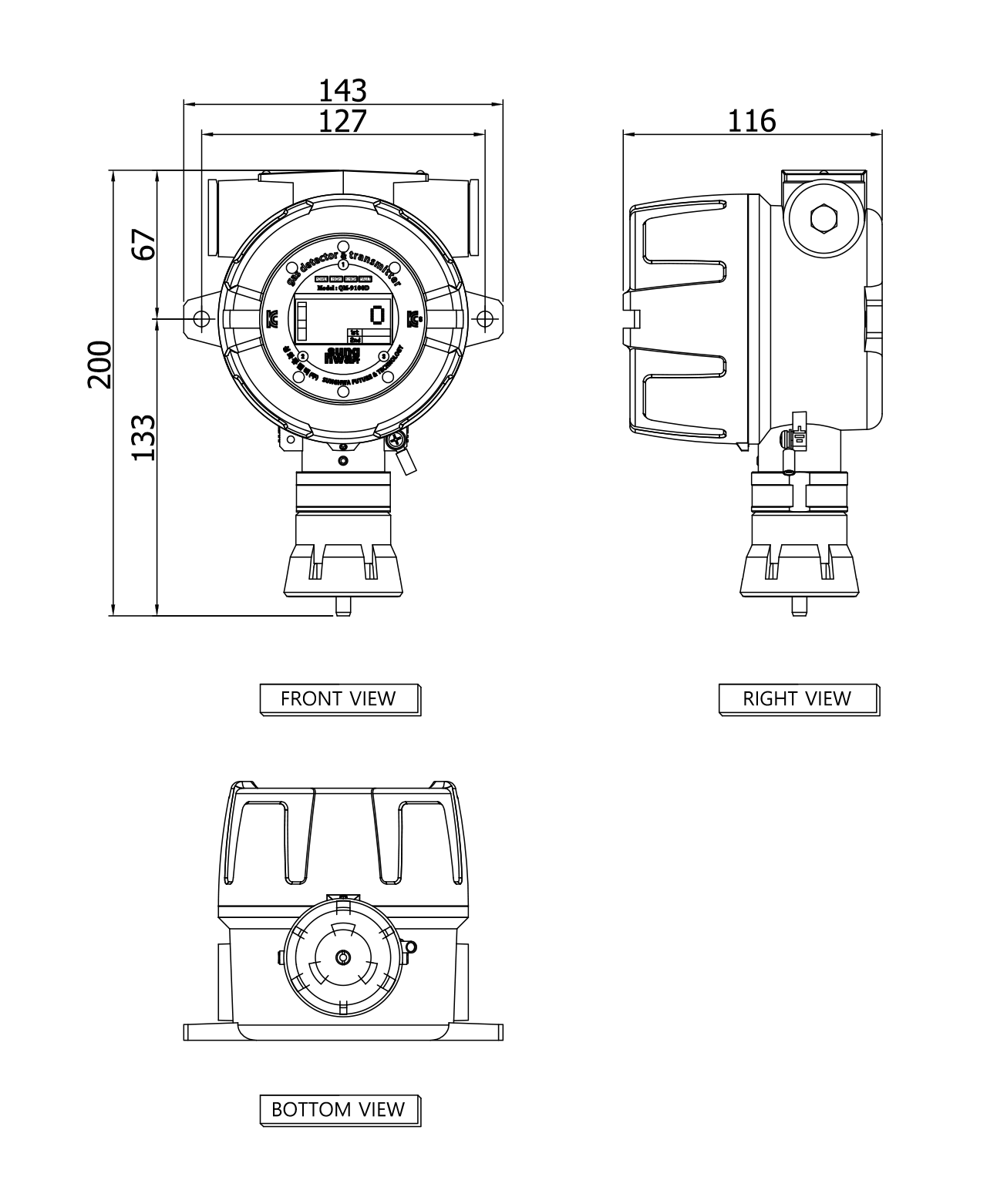

DIMENSION(mm)
