가스누출경보차단장치

차량정보 표
모델명 가스누출차단장치 제어부 80A,100A
카테고리 가스누출경보차단장치

제품상세설명

제품설명
  • AUTO SHUT-OFF VALVE

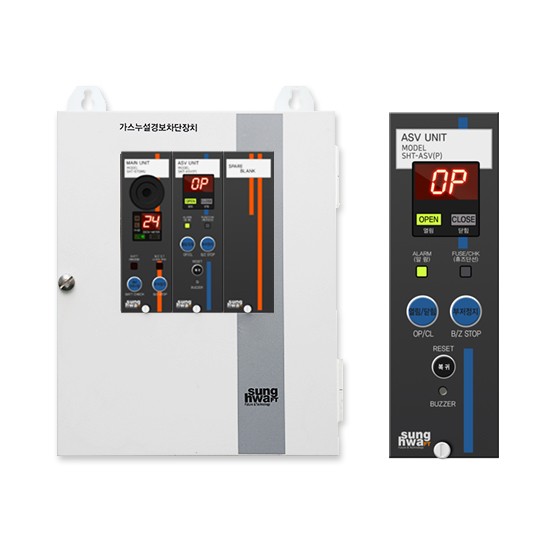

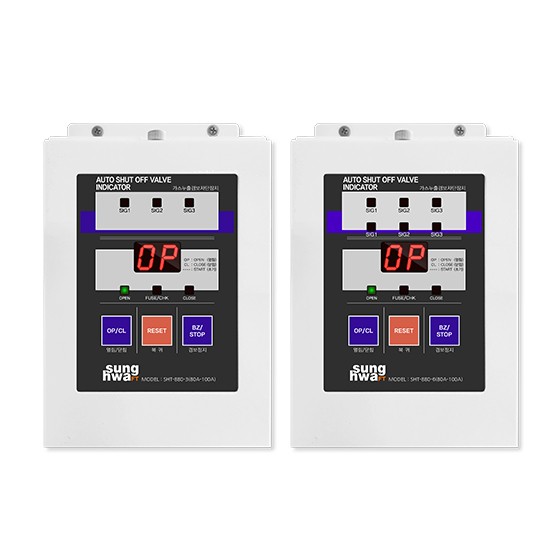

  • 규격(MODEL) : SHT-880-3(3회선), SHT-880-6(6회선) / SHT-ASV(P)(판넬삽입형)
  • 적용가능 가스차단 장치 : SHT-880A,SHT-8100A,SHT-Ex80A,SHT-Ex100A
제품특징
  • 원거리 개폐 및 가스 누출 시 자동 차단 기능
  • 제어부에서 열림/닫힘 상태 확인 기능
  • 차단 속도가 신속하여 사고를 미연에 방지
  • 열림/닫힘 RELAY 출력 내장 원격 감시 기능(OPTION)
  • 외형 사이즈와 전력 소모를 최소화한 제품
  • 각종 플랜트 및 냉난방 설비 등의 자동 제어 전동 밸브 시스템 적용 가능
제품사양

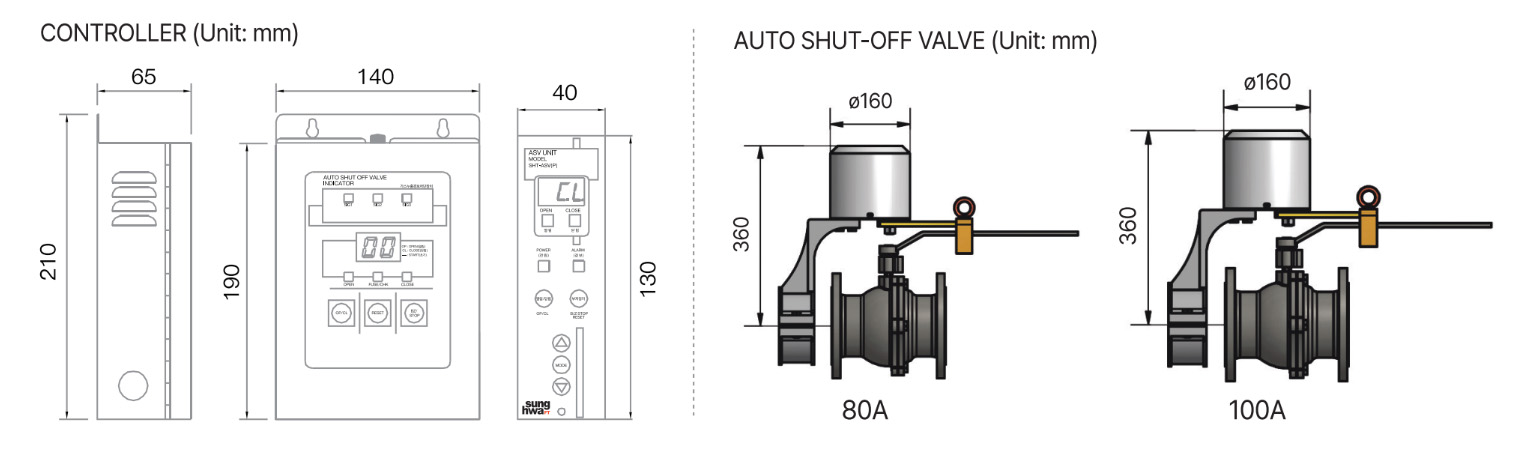

제어부
제품 규격
SHT-880-3(3회선), SHT-880-6(6회선), SHT-ASV(P)(판넬삽입형)
제품 형식
가스 누출 경보 차단 장치
작동 전원
110~220V.AC, 50/60Hz
소비 전력
정상 시(4.8W)/ 경보 시(38.5W)
제어 방식
전류 제어 방식
수신 방식
전압 기억 방식
경보 입력 회선
3회선,6회선
경보 방식
BUZZER 경보 방식(음량 : 약 70dB)
출력 전압
24V.DC(차단부 동작 전압)
외부 신호 출력
OPEN/CLOSE/ALARM(Relay contact), 경보 입력 회선 확장용 PORT(OPTION)
작동 표시
LED : 열림 – 녹색 , 닫힘 – 황색 , 경보 – 적색 , FUSE CHK  -적색 / FND : 열림 - OP , 닫힘 - CL , 열림 중 - OP점멸 , 닫힘 중 - CL점멸
개폐 방식
수동 개폐 및 경보 입력 시 자동 닫힘
작동 온도/습도
40℃~+70℃/95% 이하
전원 배선
110~220V.AC 전원 – 2wire
경보기 연결 배선
2wire - AC형 단독형 경보기 / 3wire - DC형 단독형 경보기
차단부 출력
2wire(적+, 흑-)
중량
1.30Kgs
