SHT-ASV(C)는 AI, DI-INPUT(1~8CHANNEL) 가스 농도, 가스 이상 압력을 RS-485 신호로 변환하여 COMPUTER SYSTEM(GAS TRACkING Ver. 5.0)으로 전송 감시 및 가스 누출 차단 장치를 양방향 제어할 수 있도록 제작된 제품

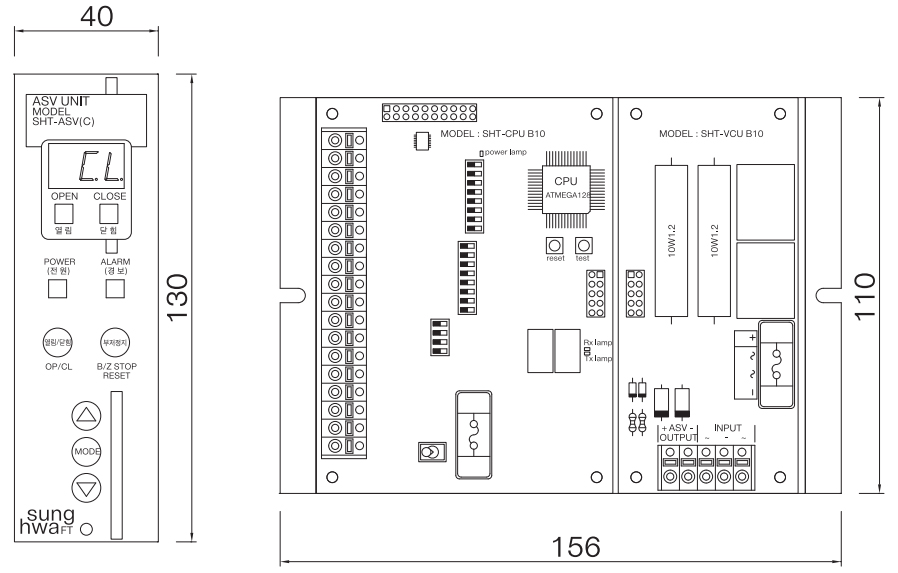

규격(MODEL) : SHT-ASV(C) (가스차단제어 UNIT)

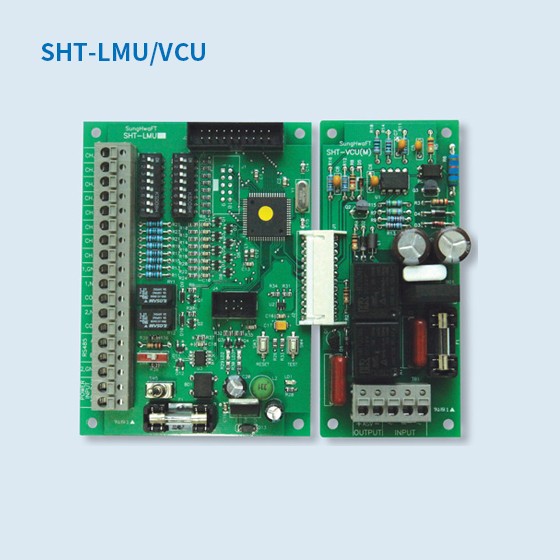

규격(MODEL) : SHT-LMU/VCU(Local Communication Repeater)
제품특징
LMU(LOCAL MONITORING UNIT)와 ASV(C) (FRONT UNIT), VCU(차단 장치 제어 UNIT) 3종류로 구성
최대 8CHANNEL AI(Analog Input) 및 DI(Digital Input) 기능 지원(가스 누출, 가스 이상 압력 상태 전송)
차단 장치 제어 UNIT과 연결하여 가스 누출 차단 기능 지원(COMPUTER와 양방향 제어)
LMU(LOCAL MONITORING UNIT)
VCU에서 차단 장치 제어 UNIT과 분리하여 사용하는 기능
8CHANNEL의 AI, DI를 받아 가스 누출 농도, 가스 이상 압력 상태를 RS-485로 변환하여 COMPUTER SYSTEM(GAS TRACKING Ver. 5.0)으로 전송하여 감시하는 통신 UNIT

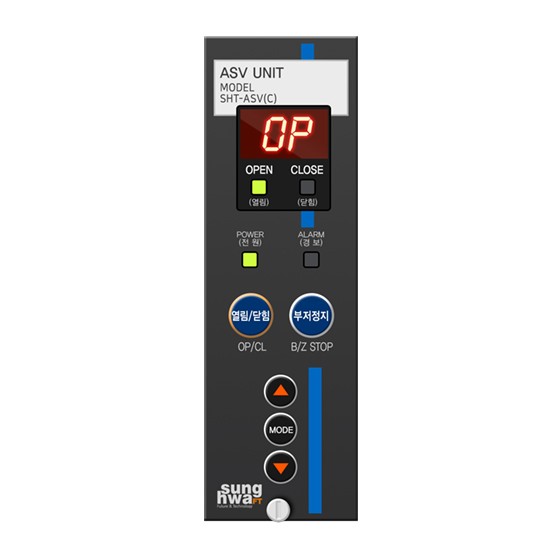

ASV(C) (FRONT UNIT)
현장 가스 누출 차단 장치 OPEN/CLOSE 기능 수행
현장 가스 누출 경보기 ID 변경 기능 수행
VCU(VALVE CONTROL UNIT)
8CHANNEL의 AI, DI를 받아 가스 누출 농도, 가스 이상 압력, 가스 차단 장치 개폐 작동을 COMPUTER SYSTEM(GAS TRACKING Ver. 5.0)으로 전송하여 감시와 양방향 제어하는 기능
SHT-90(M) (MONITORING)으로 전송하여 가스 누출 경보(H.HH), 가스 차단 장치 상태(OPEN, CLOSE, LOCK, FAULT, 단선 CHECK 기능) 확인 등 가스 차단 기능
