GAS DETECTOR 원천기술을 이용한 IT기반의 가스모니터링시스템 구축

가스누출경보차단장치(방폭형)

Home  >  제품소개  >  가스누출경보차단장치(방폭형)

가스누출경보차단장치(방폭형)

차량정보 표
모델명 가스 누출 경보 차단 장치 방폭형(80A,100A) Model, SE-Ex100(SHT-Ex80A,100A)
카테고리 가스누출경보차단장치(방폭형)

제품상세설명

제품설명
  • EXPLOSION PROOF GAS SHUT-OFF DEVICE

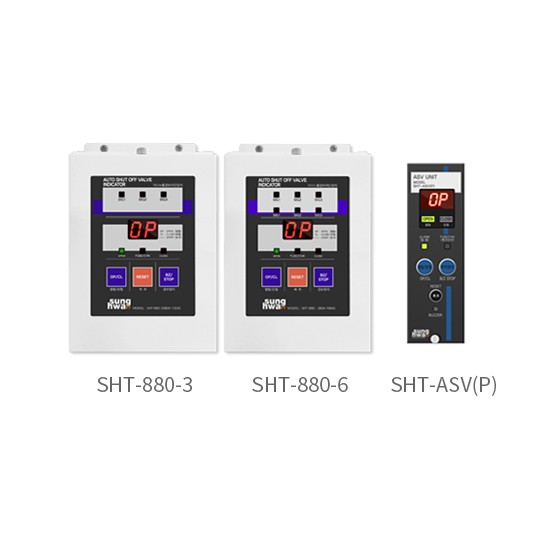

  • 규격(MODEL) : SHT-880-3(3회선), SHT-880-6(6회선)
제품특징
  • KS C IEC 방호장치 의무안전인증 내압방폭형 차단부 (KOSHA)
  • 인화성 액체의 증기나 인화성 가스, 인화성 고체 등을 제조, 취급 사용하는 장소에 적합한 내압방폭형 차단부
  • 내압방폭형 차단부, 열림∙닫힘 무전압 접점 신호 출력 기능 (OPTION)
  • 원거리 개폐 및 가스 누출 시 자동 차단 기능
  • 제어부에서 열림/닫힘 상태 확인 기능
  • 차단 속도가 신속하여 사고를 미연에 방지
  • 기본 3회선, 6회선에서 감시반 추가 확장 기능(OPTION)
  • 외형 사이즈와 전력 소모를 최소화한 제품(SMPS 내장)
  • 제어부, 열림/닫힘 RELAy 신호 출력 내장 원격 감시 기능 (OPTION)
  • 각종 플랜트 및 냉난방 설비 등의 자동 제어 전동 밸브 시스템 적용 가능
제품사양
제어부
제품 규격
SHT-880-3(3회선), SHT-880-6(6회선)(벽취부형)
제품 규격
SHT-ASV(P) (SHT-970 패널 삽입형)
제품 형식
가스 누출 경보 차단 장치
작동 전원
110~220V.AC, 50/60Hz
소비 전력
정상 시(4.8W) / 경보 시(38.5W)
제어 방식
전류 제어 방식
수신 방식
전압 기억 방식
경보 입력 회선
3회선, 6회선
경보 방식
BUZZER 경보 방식(음량 : 약 70dB)
출력 전압
24V.DC(차단부 동작 전압)
외부 신호 출력
OPEN/CLOSE(Relay contact)(Option)
경보 입력 회선 확장용 Port
작동 표시
(LED) 열림–녹색 / 닫힘–황색 / 경보–적색 / FUSE CHK–적색
(FND) OP-열림 / CL-닫힘 / OP점멸-열림 중 / CL점멸-닫힘 중
개폐 방식
수동 개폐 및 경보 입력 시 자동 닫힘
작동 온도/습도
-40℃~+70℃/95% 이하
전원 배선
110~220V.AC 전원 – 2wire
경보기 연결 배선
2wire – AC형 단독형 경보기 or 분리형 경보기
3wire – DC형 단독형 경보기
차단부 출력
2wire(적+, 흑-)
무게
1.30Kgs
차단부
제품 규격

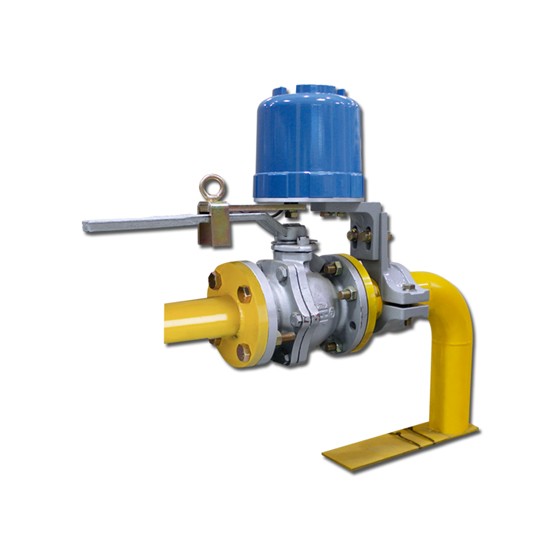

SE-Ex100(SHT-Ex80A,100A)
정격 전압
24V.DC
사용 관경
80A, 100A
차단 시간
25초 이내
토크
기준토크:2500.3 Kgf.cm / 245.2 N.m
측정토크:2900 Kgf.cm / 284.3 N.m
전선인입구
PF 3/4″
개폐 각도
90도(리미트 스위치 방식)
외형 재질
AL 10.0t
기어 재질
기어용 S45C
사용 밸브
볼 밸브
차단 방식
핸들 작동 방식
취부 방식
배관 볼트 조임식(지지대 수직,수평 조정 기능)
작동 온도/습도
-20℃~+50℃/95% 이하
연결 배선
CVV or VCTF 1.5sq x 2wire/Max 100M
CVV or VCTF 1.5sq x 4wire, 열림∙닫힘 무전압 접점
방폭승인
Ex d llB T6 IP66
중량
12.00Kgs

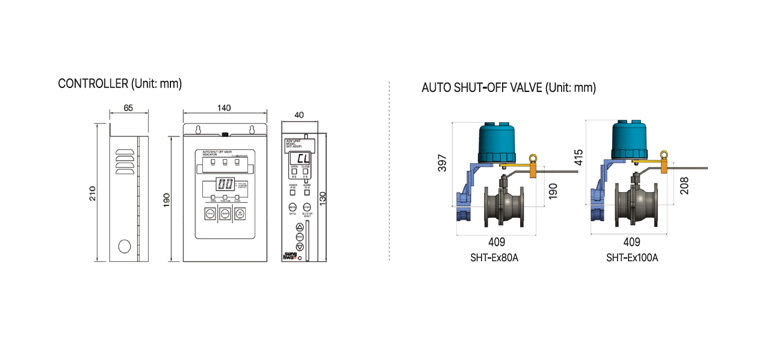

DIMENSION(mm)
