GAS DETECTOR 원천기술을 이용한 IT기반의 가스모니터링시스템 구축

가스누출경보차단장치

Home  >  제품소개  >  가스누출경보차단장치

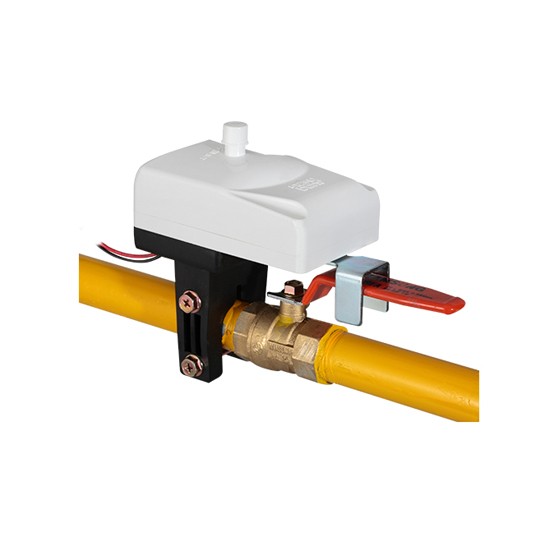

가스누출경보차단장치

차량정보 표
모델명 가스누출경보차단장치(15A, 20A, 25A) Model, SHT-15A, 20A, 25A(옥내·외)
카테고리 가스누출경보차단장치

제품상세설명

제품설명
  • AUTO SHUT-OFF VALVE
  • 규격(MODEL) : SHT-820A
제품특징
  • 원거리 개폐 및 가스 누출 시 자동 차단 기능
  • 제어부에서 열림/닫힘 상태 확인 기능
  • 차단 속도가 신속하여 사고를 미연에 방지
  • 기본 2회선에서 감시반 추가 확장 기능(OPTION)
  • 외형 사이즈와 전력 소모를 최소화한 제품
  • 각종 플랜트 및 냉난방 설비 등의 자동 제어 전동 밸브 시스템 적용 가능
제품사양
제어부
제품 규격
SHT-820(2회선 기본) (벽취부형)
SHT-820-4(4회선)(벽취부형)
SHT-820-8(8회선)(벽취부형)
제품 규격
SHT-ASV(P)(SHT-970 패널 삽입형)
제품 형식
가스 누출 경보 차단 장치
작동 전원
110~220V.AC, 50/60Hz
소비 전력
정상 시(0.5W)/경보 시(2W)
제어 방식
시간 제어 방식(30sec)
수신 방식
전류 감지 방식(SHT-820)
전압기억방식(SHT-820-4,SHT-820-8)
경보 입력 회선
2회선,4회선,8회선
경보 방식
BUZZER 경보 방식
출력 전압
12V.DC
작동 표시
(LED) 열림 – 녹색/닫힘 – 황색/경보 – 적색
(FND) OP-열림 / CL-닫힘 / OP점멸-열림 중 / CL점멸-닫힘 중
개폐 방식
수동 개폐 및 경보 입력 시 자동 닫힘
작동 온도/습도
-40℃~+70℃/95% 이하
전원 배선
110~220V.AC 전원 – 2wire
경보기 연결 배선
2wire
차단부 출력
2wire(적+, 흑-)
무게
0.15Kgs(SHT-820)
1.00Kgs(SHT-820-4,SHT-820-8)
차단부
제품 규격
SHT-815A, 820A, 825A
SHT-820AW,825AW(옥외형)
정격 전압
12V.DC
사용 관경
15A, 20A, 25A
차단 시간
15초 이내
개폐 각도
90도(리미트 스위치 방식)
외형 재질
PC/ABS 사출
기어 재질
POLY ACETYL COPOLYMER
사용 밸브
볼 밸브
차단 방식
핸들 작동 방식
취부 방식
배관 볼트 조임식
작동 온도/습도
-40℃~+70℃/95% 이하
연결 배선
CVV or VCTF 1.5sq x 2wire
무게
0.35Kgs
DIMENSION(mm)
