산소,독성 가스감지기

차량정보 표

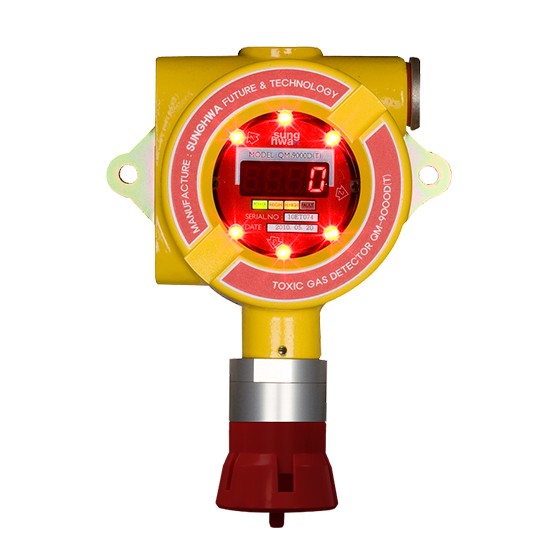

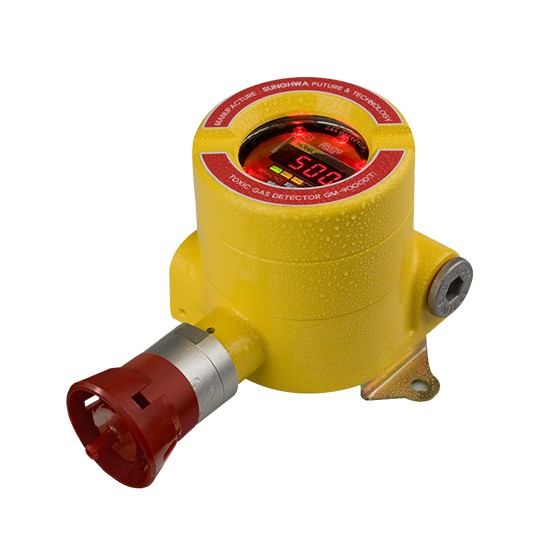

모델명 현장지시형 독성·산소 가스감지기 Model : QM-9000D
카테고리 가스감지부, 산소,독성 가스감지기

제품상세설명

제품설명
  • 4~20mA.DC(Transmitter), RS-485 Modbus
  • FND 현장지시형(FND LOCAL DIGITAL DISPLAY)
  • 규격(MODEL) : QM-9000D (T), QM-9000D (O2)
제품특징
  • 잠재적인 유독성 가스가 존재하는 장소에서 유독성 가스, 산소 농도를 실시간 측정하기 위한 최고급형 가스 검지기
  • 점멸(Flickering), 점등(Lighting) 사용자 선택 기능
  • 어두운 곳에서도 대기 중 유독가스, 산소 농도를 상시 식별할 수 있게 자체발광형 FND(LED) 표시 기능

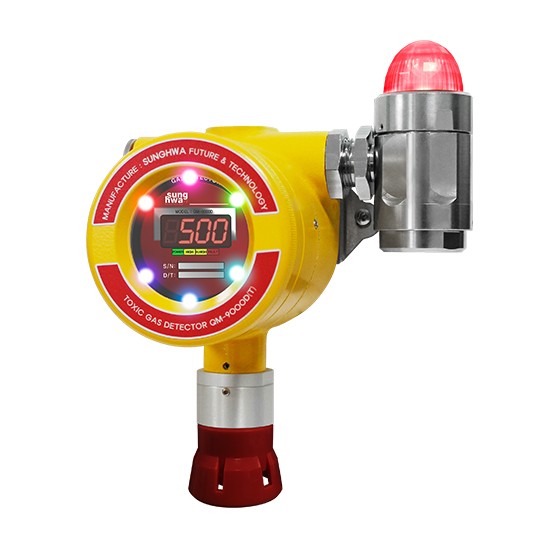

  • 고휘도 LED Flash Lamp(H.HH)
  • Cover를 열지 않고 마그네틱 키 또는 컴퓨터 모니터링 시스템에서 영점, 농도 교정, 온도 보정, 최종 교정 일자 기록 확인 등 다양한 기능 수행
  • 검지부 자체에서 4~20mA.DC 출력, Dry contact(1st, 2nd) 출력 기능, 24V.DC 출력 기능(Option)
  • 컴퓨터 시스템 & Controller에서 양방향 통신 송수신 기능
  • 내압방폭구조(IP66)
  • Galvanic isolated RS-485 Network는 Noise 특성이 월등히 우수하여 낙뢰 등에 대한 피해의 파급을 국부적으로 제한할 수 있어 매우 강인한 Field-Bus Network 구성
  • 검지부 추가 확장 시 가장 근접한 통신 라인에 접속, 관련 컴퓨터 모니터링 시스템에 연결하여 자동 확장, 축소로 설치공사 비용 절감 및 유지 보수 관리 탁월


제품사양
제품 규격
QM-9000D (T), QM-9000D (O2)
측정 가스
유독성 가스(Toxic GAS), CO, CL2, NH3, SO2, H2S, NO, NO2, etc<br>산소(O2,Oxygen)<br>유기용제(VoC), Toluene, Benzene, Xylene, etc.
측정 범위
0~PPM – 유독성(유독성 가스별 범위 참조), 0~25%(Vol) – O2
측정 방식
대기확산식, 전기화학식, 반도체식(VOC)
측정 신호
4~20mA.DC(Transmitter)<br>Relay Contact(H.HH) or 24V.DC(H.HH)<br>RS-485 Modbus(OPTION)
측정 표시
4digit FND Digital & 4LED display(Power, Low, High, Fault)<br>Warning, flickering, lighting
응답 속도
45초 이내
통신 속도
38,400bps
허용 오차
±2%/Full scale
작동 온도/습도
-20℃~+40℃/90% RH(Non-condensing)
작동 전원
21~31V.DC
소비 전력
1.92W(작동 시 4.56W)
케이블/전송 거리
UL-2919 1pair(RS-485 통신),supply 24V.DC-Max 1,000M<br>CVVS(Shield) 1.5sq × 3wire(4~20mA.DC)-Max 2,500M
전선 도관
3/4(22MM) PF, NPT
설치 방식
Wall mounting or 2″ Pole mounting
방폭 승인
Ex d ⅡC T6(IP66) (KOSHA)
외형 치수
126(W) × 208(H) × 126(D)
무게
1.67Kgs
DIMENSION(mm)
