가연성가스감지기

차량정보 표

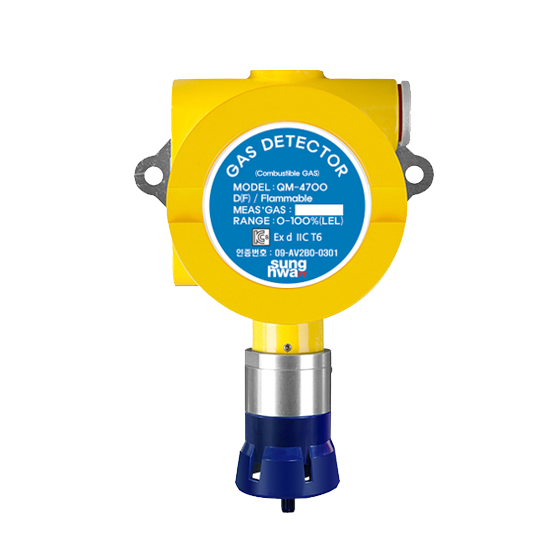

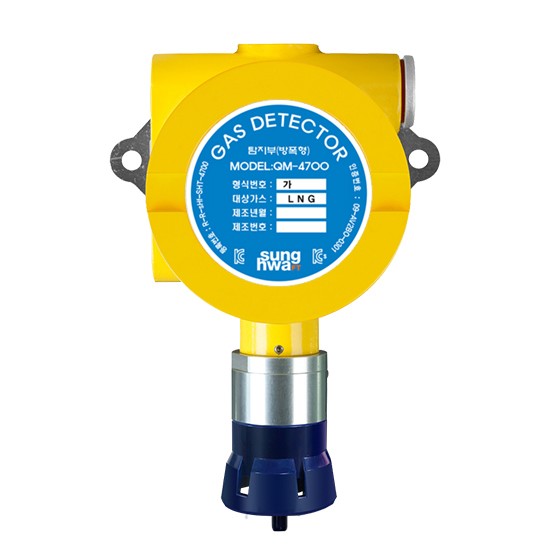

모델명 비현장지시형 가연성 가스감지기 QM-4700
카테고리 가스감지부, 가연성가스감지기

제품상세설명

제품설명
  • 전송출력 내장형 TRANSMITTER(4~20mA.DC)
  • 규격(MODEL) : QM-4700
제품특징
  • 마이크로 프로세스를 적용한 자기진단 기능
  • 회로 보호 오동작 방지 기능, 검지 센서의 안전한 동작을 위해 정전압회로 구성
  • 내압방폭구조
  • 교정 및 프로그램 설정 0점(Zero), Span(4~20mA 제외한 Volume 없는 자동 설정 기능)
  • 1인 교정 및 유지 보수
  • 온도/습도 및 전기적인 Noise 영향 최소화
  • 아날로그 표준출력(4~20mA) 신호를 DCS & PLC 모니터링 시스템에 연결
  • 산업 현장의 폭발 위험 지역에 설치하여 가연성 가스를 실시간 측정 4~20mA.DC 표준 출력을 제공하여 모니터링 시스템에 연결 사용
제품사양
제품 규격
QM-4700
측정 가스
LNG (형식승인제품), H2, C2H2, C2H2, etc, 가연성 가스(Flammable Gas)
측정 범위
0~100%(LEL)
측정 방식
대기확산식, 접촉연소식, 반도체식
측정 신호
4~20mA.DC
응답 속도
30초 이내(Less than 30sec)
허용 오차
±3% 이내/Full scale
작동 온도/습도
-20℃~+40℃/90% RH(Non-condensing)-적용센서에 따라 상이
작동 전원
24V.DC
소비 전력
1.45W(작동 시 2.4W)
케이블/전송 거리
F-CVVS(Shield) 1.5sq × 3wire/Max 2,500M
전선 도관
3/4(22MM) PF, NPT
설치 방식
Wall mounting or 2″ Pole mounting
방폭 승인
Ex d ⅡC T6(KOSHA)
외형 치수
126(W) × 208(H) × 76(D)
무게
1.17Kgs
DIMENSION(mm)
